鋼框選型
參考《鋼框竹膠合板模板》(JG/T 3059-1999)ra進行鋼框邊框選型。常用邊框形式有扁鋼型鋼框、軋制角鋼鋼框、冷彎鋼板鋼框、熱軋異型鋼框。軋制角
鋼邊框多采用Q2 3 5 鋼的L 型角鋼，規格為60 mmx60 mmx4 mm,截面形式如圖1 所示。該類型的鋼框制作簡單方便、價格低廉，但是由于鋼框和面板模板
的錯臺，使得澆筑成型的混凝土表面出現不平整。

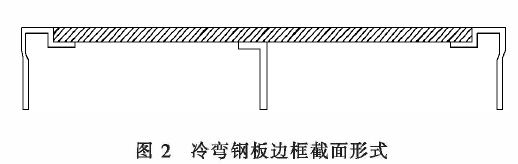

冷彎鋼板邊框多采用厚為3mm、材質為(J235鋼或2 0 # 鋼的薄鋼板,截面形式如圖2 所示。這種形式的鋼框剛度能達到使用要求，并且加工較簡單。但
是，該冷彎鋼板的價格較高。

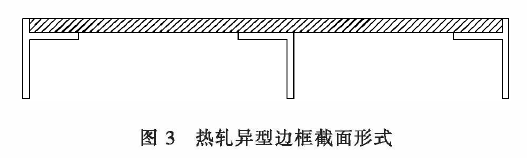

熱軋異型邊框多采用帶有加強承托肋的熱軋異型鋼，材質多為Q2 3 5 鋼或2 0 # 鋼，也有采用優質4 5 # 鋼，型材厚度采用4 mm, 鋼框高度有55 mm、
63.5 mm和75 mm等多種，牛腿高度為9 mm、12mm和15 mm三種，用以承托相應厚度的面板，具體形式見圖3 所示。這種形狀的斷面可以使面板完全
作用在鋼框加強肋上，將面板所受荷載傳遞到鋼框上，模板的側向剛度和整體性能得到顯著提高。

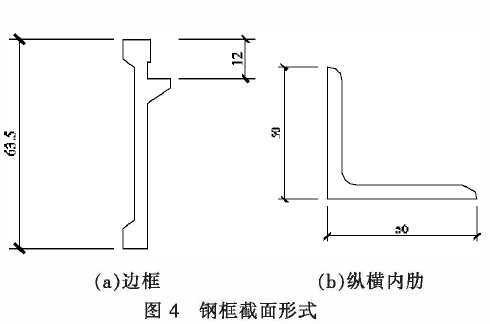

近年來，隨著我國生產技術的不斷發展與提升,國產熱軋F 型鋼在尺寸精度的控制和斷面形狀的細節處理上取得了很大的提升，產品質量完全滿足鋼框模板的精度要求，且熱軋F 型鋼成本低、制造周期短以及剛度大。綜合以上分析，設計新型鋼框重組竹模板的邊框采用一次成型的熱軋F 型鋼，高度為63.5 mm, 牛腿高度為12 mm, 所采用的面板為12 mm厚的重組竹，其截面如圖4(a)所示。
為了增加鋼框的整體剛度，同時避免使用中重組竹面板的撓度過大，在鋼框內部增加縱橫主肋以及附加肋。模板縱橫主肋和附加肋均采用規格為
50 mmx50 mmx4 mm的L 型角鋼，該截面形式的型鋼剛度大，在與面板連接時接觸面積大，可以保證面板與鋼框的穩固連接，有效增加了面板與鋼框的整
體性。同時解決了鋼肋平面外的穩定問題并有效減輕了自重，其截面如圖4(b)所示。
